SC5864C
高性能DSP的音頻處理SoC

SC5864C作為一顆高度集成的音頻SoC，集成Cortex-M0進行應用層開發和低功耗管理，配以高性能音頻專用DSP進行音效處理，同時還集成SARADC，USB，SD/MMC等控制器，以及高性能音頻CODEC。

主要特點

芯片架構

  • DSP

  • 5級流水線，最高工作頻率160MHz；

  • 32bit/16bit乘法：MAC16，MUL16，MUL32；

  • 32bit整數除法；

  • 單精度浮點運算；

  • 專用硬件音頻加速引擎；

  • 32KB指令Cache，32KB數據Cache，支持WB/WT；

  • 集成Local SRAM；

  • MCU

  • 高性能Cortex-M0，最高工作頻率80MHz；

  • 內建8KB Cache，分四個地址區域，獨立配置是否Cache；

  • 支持降頻工作，最高總線頻率四分之一；

時鐘和電源管理

  • 外接12MHz晶振；

  • 內置RCL和RCH；

  • 內置系統PLL，音頻PLL和USB PLL；

  • 內置雙1.2V LDO；

  • 支持降頻、STOP等多種低功耗工作模式；

存儲控制器

  • SPI Flash控制器

  • 支持SPI Flash 1/2/4線模式；

  • 支持核心直接在SPI Flash上運行；

  • SRAM

  • 內置240K SRAM，系統32KB+16KB，DSP 192KB；

  • 支持Byte，Half-word，Word讀寫；

  • SDRAM控制器

  • 高效SDRAM控制器，支持16bit位寬操作；

  • 支持Self-refresh，Power Down等SDRAM低功耗模式；

  • 內部疊封2MB SDRAM；

外設接口

  • 音頻CODEC

  • 內置立體聲audio ADC，SNR 100db(A-weight，Line in)；

  • 支持立體聲模擬MIC輸入，支持ALC功能；

  • 內置立體聲audio DAC，SNR 100db(A-weight，Line out)；

  • USB_HS

  • 內置USB2.0高速PHY；

  • 符合USB標準2.0；

  • 支持控制、批量、中斷和同步傳輸；

  • 內置2KB SRAM；

  • 內置Normal和Scatter-Gather DMA傳輸；

  • SD/MMC

  • 符合SD2.0，MMC4.3標準規范；

  • 支持1-bit模式；

  • 內置Normal和鏈?zhǔn)紻MA傳輸；

  • UARTx3

  • 提供3個UART模塊；

  • 高速UART1內置64深度FIFO，UART2深度8，UART3深度16；

  • 支持?jǐn)?shù)據位和停止位可編程；

  • 支持奇偶檢驗或者無校驗；

  • 支持接收、發送FIFO中斷；

  • UART1/UART3支持PDMA模式；

  • I2C

  • 支持標準、快速和高速三種模式；

  • 支持Master和Slave模式；

  • SPI

  • 支持SPI標準4線協議；

  • 內建獨立8x32發送和接收緩存；

  • 支持PDMA模式；

  • PWM

  • 支持預置分頻；

  • 16位計數精度；

  • ADC

  • 6路模擬輸入通道，10bit精度；

  • GPIO

  • 兩組GPIO控制器；

  • 獨立上拉電阻使能；

  • 驅動能力選擇（2/4/8/24mA）；

  • 支持每個IO的中斷可配，沿或者電平觸發；

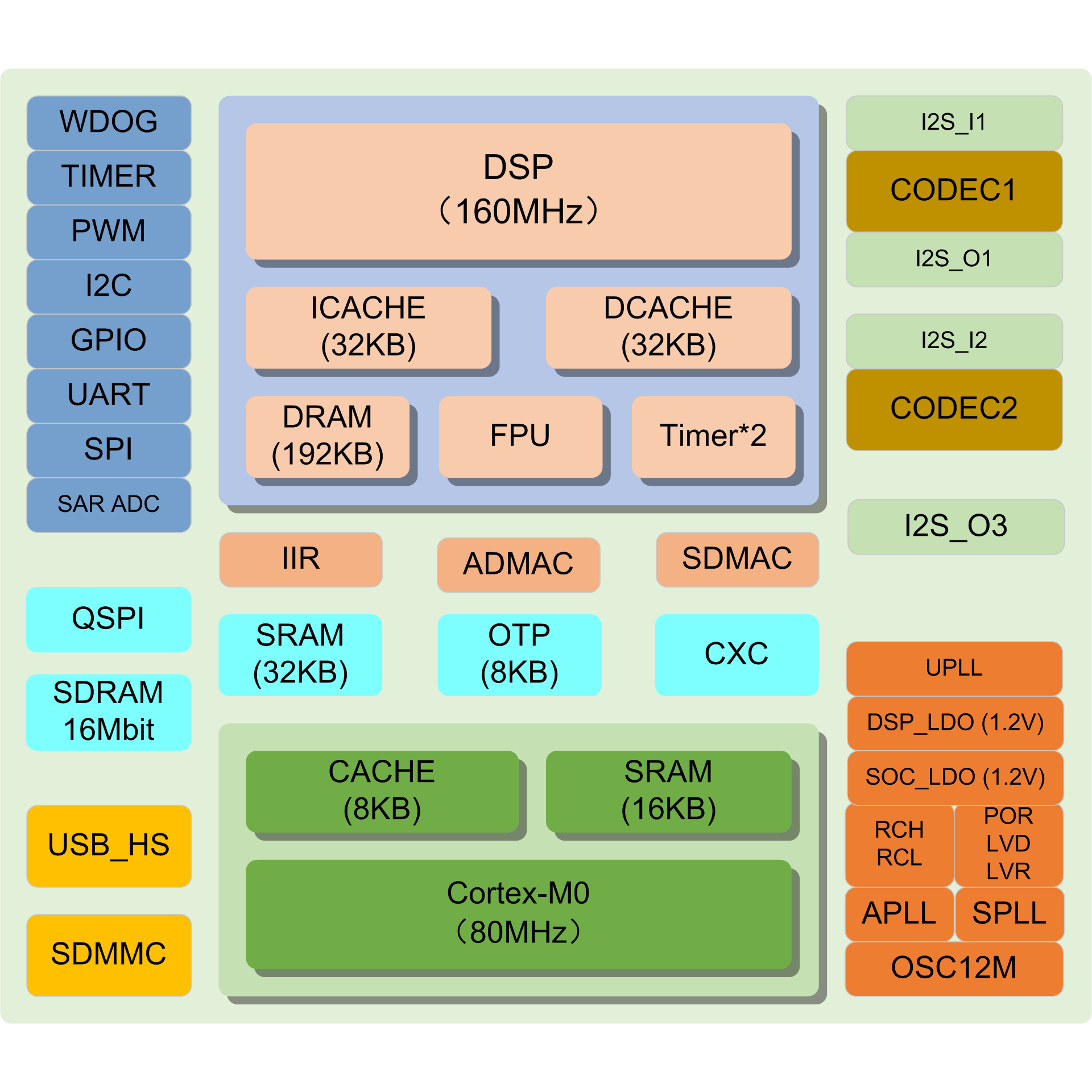

內部框圖


封裝外形圖
