SQ96A82L
音頻編解碼SoC電路

SQ96A82L是集成USB\SD控制接口的音頻編解碼SoC電路，具有低成本、低功耗、高性能、高集成度的特點。芯片采用低功耗MCU與高性能RISC的雙核構架。集成的MCU方便用戶進行二次開發。

主要特點

芯片構架

  • 低功耗8-bit MCU與高性能32-bit RISC的雙核構架。

  • MCU核比傳統51性能強4倍，指令集兼容傳統的MCS-51指令集。

  • 采用CACHE+SPI結構，提升SPI flash讀取效率；

  • Cache鎖定時MCU可控制讀寫SPI flash；

  • 內部RAM為256字節，外部RAM為2K+512字節，通過SPI flash，指令空間可擴展到8M字節；

  • 高性能RISC 32位內核，6級流水線。

  • 8KB獨立的指令cache和數據cache，單周期乘累加，支持在線調試（OCD）；

  • 32位指令和數據空間，具有MMU功能，支持操作系統；

時鐘與電源管理

  • 外接32.768KHz晶振和12MHz晶振。

  • 內置以32.768KHz為參考時鐘MCU PLL和以12MHz為參考時鐘的System PLL，Audio PLL和USB PLL。

  • 支持時鐘分頻控制，MCU可工作在32.768KHz ~ 24MHz范圍內9級頻率，RISC可工作在30MHz ~ 162MHz范圍內15級頻率。

  • 單電源外部3.3V供電，內置DC-DC和LDO模塊，提供給RISC和MCU內核使用。

  • 集成單獨供電RTC，帶萬年歷功能，帶256字節保護RAM，在主電路斷電時，仍可保存信息。

  • 支持stop等多種低功耗工作模式。

存儲控制器

  • SPI flash控制器。

  • 支持SPI flash 1/2線模式；

  • SPI flash內固件可升級，可以從SPI flash啟動程序；

  • 支持MCU程序直接在SPI flash中運行，調試代碼可下載；

  • SDRAM控制器。

  • 高效SDRAM控制器，支持16-bit數據位寬操作

  • 支持self-refresh，power down等SDRAM低功耗模式；

  • 電路內部疊封1M*16-bit的SDRAM die；

外設接口

  • 集成USB full/low speed控制器， 提供host/device功能。

  • 配置有5個endpoint，其中3個是INOUT類型；

  • 內置DMA，支持實時傳輸，中斷傳輸，批量傳輸和控制傳輸；

  • 支持USB wakeup和suspend功能；

  • 支持USB audio應用；

  • 集成SD/MMC/SDIO三合一控制器，支持SD/MMC/SDIO協議，支持通用SPI接口。

  • 集成1個高速UART控制器。

  • 支持到4Mbps波特率，帶64字節緩沖，DMA控制數據流傳輸。

  • 集成I2S輸出控制模塊。

  • 支持采樣率到24-bit@192KHz；

  • DMA控制數據流傳輸；

  • 集成SPDIF輸出，支持采樣率到24-bit@96KHz，DMA控制數據流傳輸。

  • 集成1路18-bit精度DAC，模擬輸出LINEOUT_R和LINEOUT_L。

  • 集成I2C host/slave控制接口；

  • 集成4路PWM輸出；

  • 集成16-bit精度audio ADC。

  • 2路通道，可用于MIC輸入，支持音頻疊加及簡單混響處理；

  • 支持錄音并編碼后存儲到SD或U盤中；

  • 集成6路10-bit ADC，可用作按鍵等，支持MCU喚醒功能。

  • 集成可編程GPIO，驅動電流4級可配置（2mA/4mA/8mA/24mA），上拉、開漏可配置。

其他

  • 支持ADPCM，MP3*，WMA*，LC-AAC*，OGG，F(xiàn)LAC*，APE*等解碼。

  • 支持ADPCM，MP3*編碼。

  • 可嵌入EQ等音頻后處理軟件。

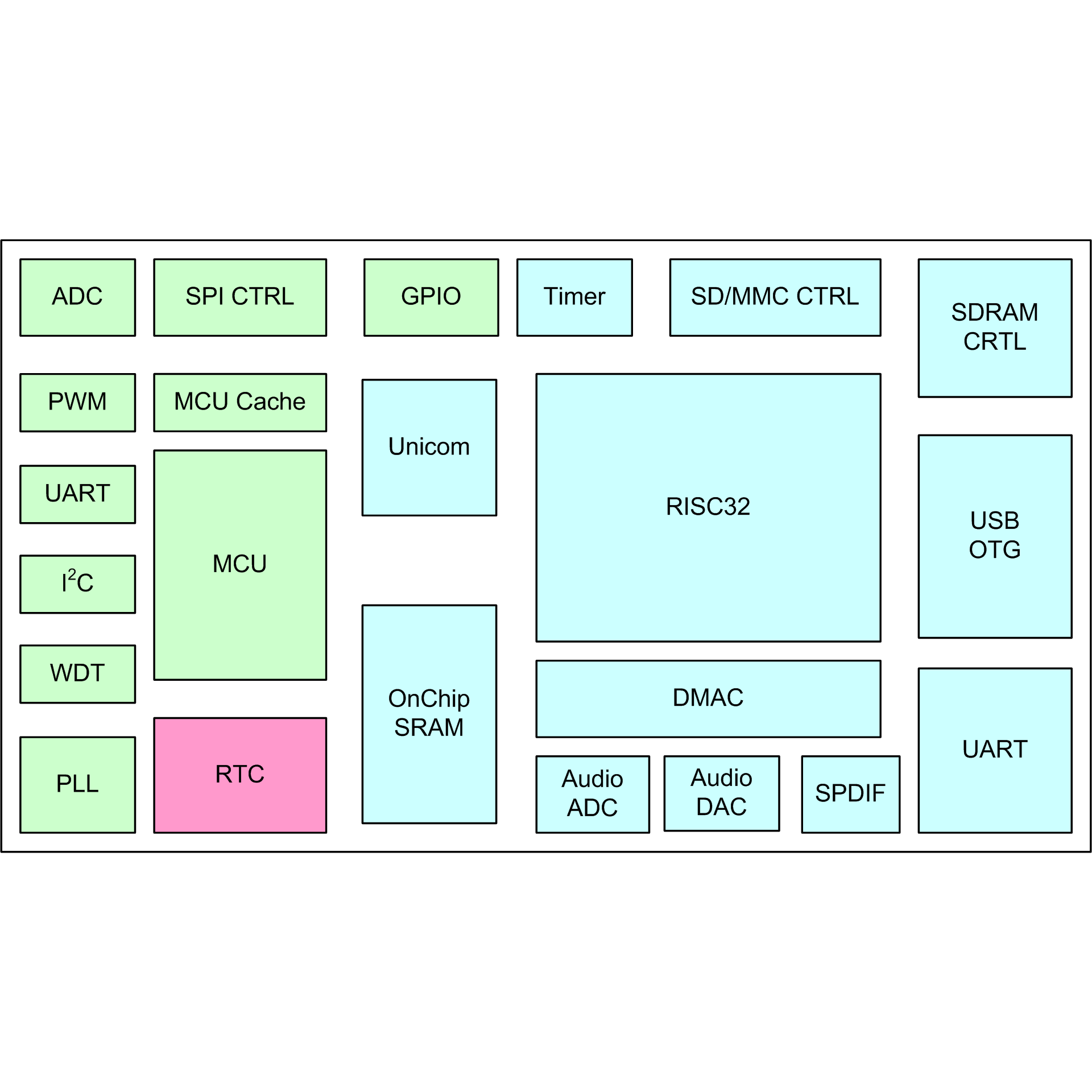

內部框圖

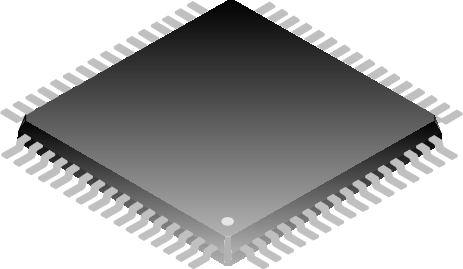

封裝外形圖
