SDM50A60FA
智能功率模塊 600V/50A 三相全橋驅動

SDM50A60FA是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較高功率的變頻驅動，如空調、變頻器、工業縫紉機等。其內置了6個低損耗的IGBT管和3個高速半橋高壓柵極驅動電路。

SDM50A60FA內部集成了欠壓、短路、過溫等各種電路，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

SDM50A60FA采用了高絕緣、易導熱的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的應用場合。


主要特點

  • 內置6個600V/50A的低損耗IGBT

  • 內置高壓柵極驅動電路

  • 內置欠壓保護和過溫、過流保護

  • 內置自舉二極管

  • 完全兼容3.3V和5V的MCU的接口，高電平有效

  • 3個獨立的負直流端用于變頻器電流檢測的應用

  • 報警信號：對應于低側欠壓保護和短路保護

  • 封裝體采用DBC設計，熱阻極低

  • 絕緣級別：2500Vrms/min


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDM50A60FA DIP-27H SDM50A60FA 無鹵 料管
內部框圖

SDM50A60FA .png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDM50A60FA PDF 303 2023-07-20 SDM50A60FA 簡要版說明書

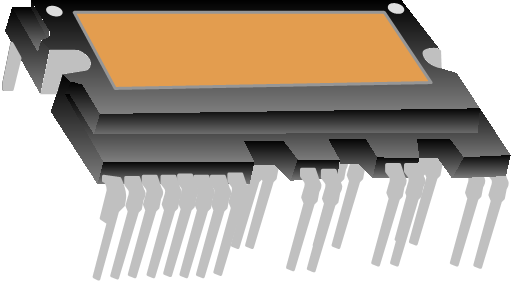

封裝外形圖
