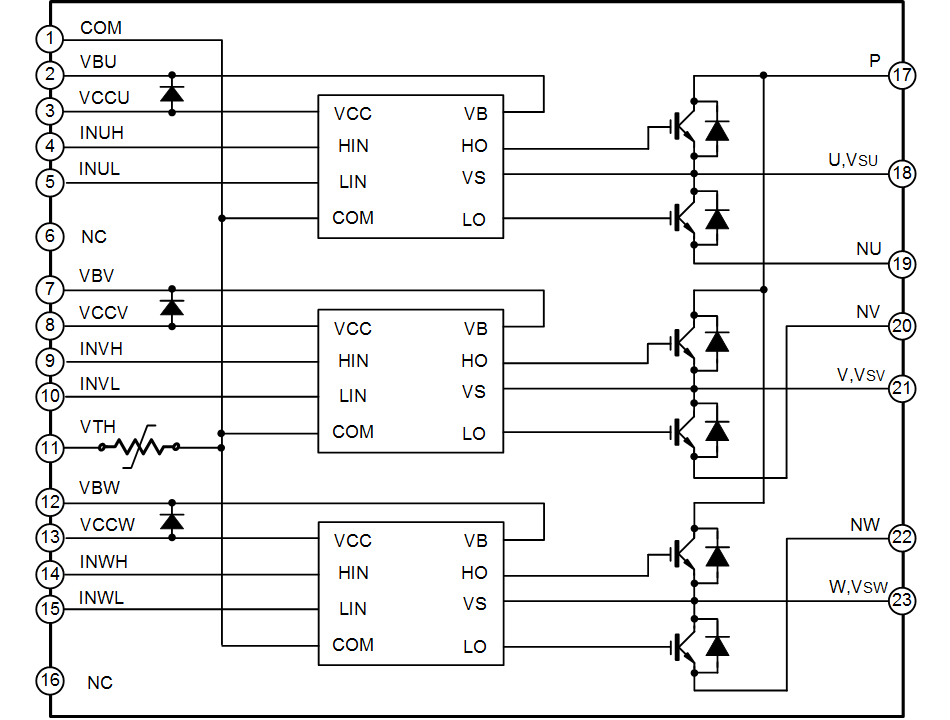

SDM06M60TAS是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于風扇類的小功率電機驅動。其內置了6個低損耗IGBT功率器件和3個半橋高壓柵極驅動電路。
SDM06M60TAS內部集成了欠壓保護功能，提供了優異的保護和失效保護操作。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
SDM06M60TAS采用了高絕緣、易導熱和低電磁干擾的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合內置于電機的應用和要求緊湊安裝的場合。
內置6個600V/6A的低損耗IGBT和匹配的FRD
內置高壓柵極驅動電路（HVIC）
內置欠壓保護
內置自舉二極管
內置負溫度系數電阻用于溫度檢測
完全兼容3.3V和5V的MCU的接口，高電平有效
3個獨立的負直流端用于變頻器電流檢測的應用
優化并采用了低電磁干擾設計
絕緣級別1500Vrms/min
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SDM06M60TAS | SOP-23H | SDM06M60TAS | 無鉛 | 料管 | |
| SDM06M60TASTR | SOP-23H | SDM06M60TAS | 無鉛 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDM06M60TAS | 301 | 2024-06-21 | SDM06M60TAS 簡要版說明書 |
