SDH790XDHN
內置高壓MOSFET、高PFC、高恒流精度、非隔離LED照明驅動芯片

SDH790XDHN是一款專用于非隔離LED驅動的控制芯片，內置高壓功率MOSFET和高壓JFET。芯片采樣電感電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。

SDH790XDHN無需外圍積分電容狀態下，實現高功率因數。

SDH790XDHN無需外圍VCC管腳及其對地的VCC電容。

SDH790XDHN利用ROVP管腳對輸出過壓保護點進行設置。

SDH790XDHN內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。

SDH790XDHN具有超低的啟動電流和工作電流，可在全電壓輸入范圍內高效驅動高亮度LED。


主要特點

  • 恒流控制模式（專利）

  • 外圍無補償電容下實現高功率因數（專利）

  • 內置高壓供電

  • 無需外圍VCC管腳和VCC電容

  • 內置高壓功率MOSFET和高壓JFET

  • 精確恒定電流（<±3%）供給LED

  • 全電壓輸入范圍PF>0.9

  • 臨界導通模式

  • LED短路保護

  • LED開路保護

  • 過電流保護

  • 內部高溫降電流功能


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDH7903DHN DIP-8A-300-2.54 7903DHN 無鹵 料管
SDH7904DHN DIP-8A-300-2.54 7904DHN 無鹵 料管

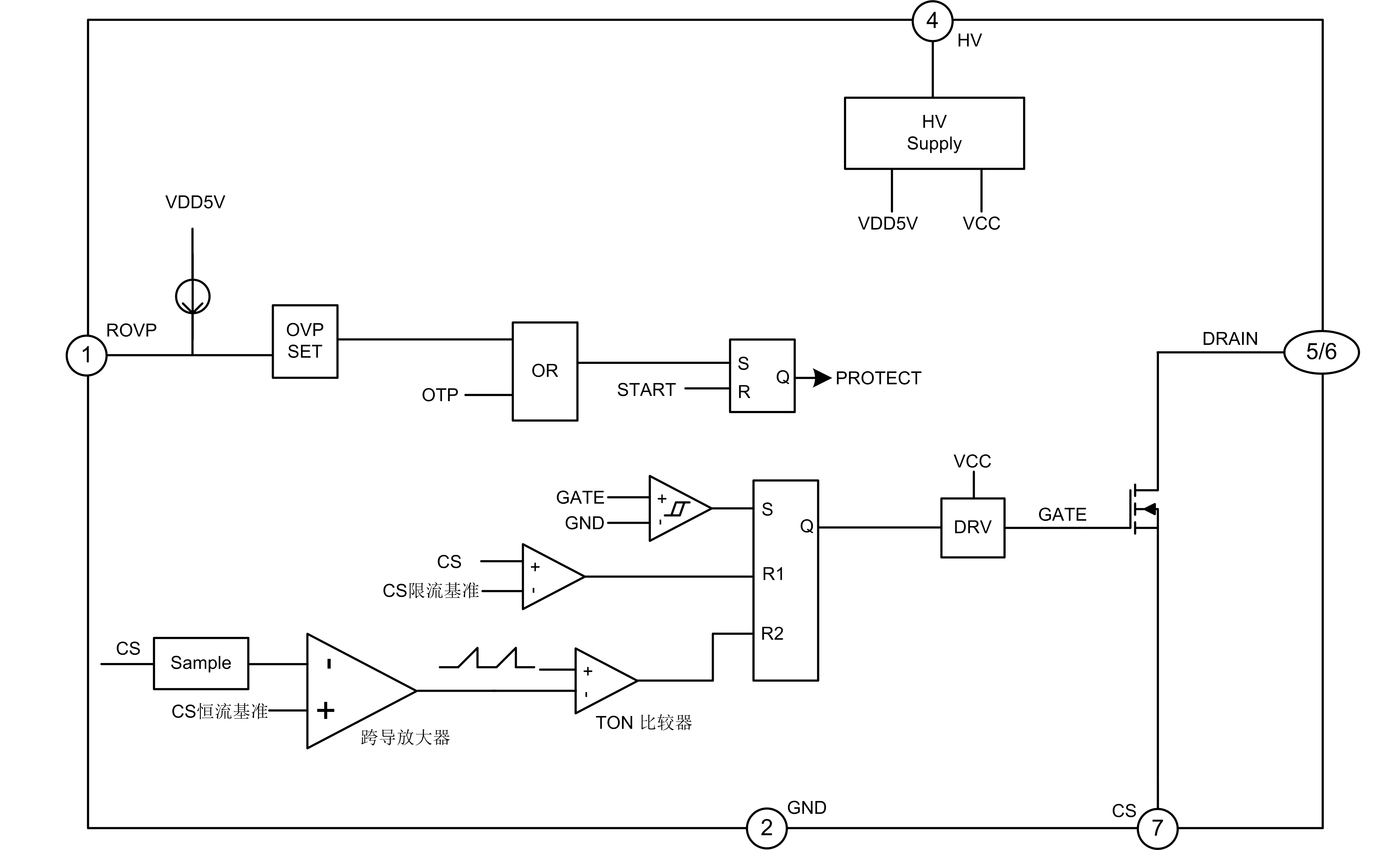

內部框圖

SDH790XDHN 中文.png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDH790XDHN PDF 240 2022-04-26 SDH790XDHN 說明書
封裝外形圖
