SD7800
單級原邊控制高功率因數LED驅動電路

SD7800是一款單級原邊控制高功率因數LED驅動電路，主要應用于反激式LED照明系統。

SD7800能夠提供精確的恒流控制，工作在臨界導通模式，具有非常高的效率。它工作在原邊控制模式，可以省去光耦、次級反饋控制以及環路補償，簡化設計，降低成本。

SD7800采用固定TON控制來實現高PF；采用專利的閉環控制技術，省去了COMP腳和外圍補償網絡，防止潮濕和漏電影響到輸出電流；采用專利的THD優化技術，省去了外圍THD優化網絡的同時，在大多數應用下，能夠獲得很低的THD。

SD7800帶有完整的保護功能，例如輸入過壓保護，輸入欠壓保護，LED短路保護，LED開路保護，逐周期限流保護，以及四段高溫降電流點和過溫保護點設置功能等等。


主要特點

  • 原邊控制反激系統

  • 臨界導通模式

  • 固定導通時間控制

  • 專利的閉環控制技術，無需外圍補償網絡，防潮濕防漏電

  • 專利的THD優化技術，無需外圍優化網絡

  • VCC過壓保護和VCC欠壓鎖定

  • 輸入過壓保護和輸入欠壓保護

  • 逐周期限流和峰值電流補償

  • LED短路保護和LED開路保護

  • 四段高溫降電流點和過溫保護點設置功能


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SD7800 SOP-8-225-1.27 / 無鹵 料管
SD7800TR SOP-8-225-1.27 / 無鹵 編帶

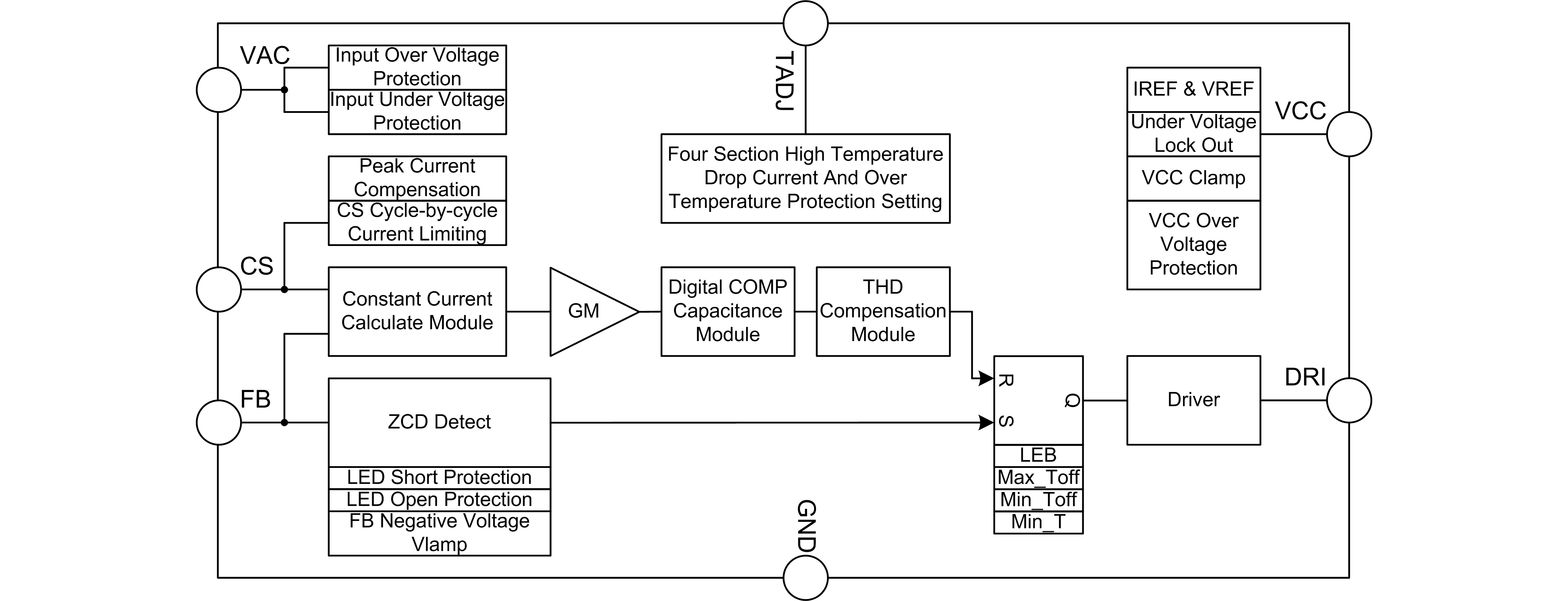

內部框圖

SD7800 中英文同.png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SD7800 PDF 312 2023-12-04 SD7800簡要版說明書
封裝外形圖
