SA2703
達林頓陣列功率驅動集成電路

SA2703是高耐壓、大電流達林頓陳列，由七個NPN 達林頓管組成。所有單元共用發射極，每個單元采用開集電極輸出。每一對達林頓都串聯一個2.7K 的基極電阻，直接兼容TTL 和5V CMOS 電路，可以直接處理原先需要標準邏輯緩沖器來處理的數據。

SA2703 工作電壓高，工作電流大，灌電流可達500mA，并且能夠在關態時承受50V 的電壓，輸出還可以在高負載電流下并行運行，很好的提供了需要多接口驅動電路的解決方案。


主要特點

  • 工作電壓范圍寬

  • 七路高增益達林頓陣列

  • 輸出電壓高（可達50V）

  • 輸出電流大（可達500mA）

  • 可與TTL、CMOS、PMOS直接連接

  • 內置鉗位二極管適應感性負載


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注

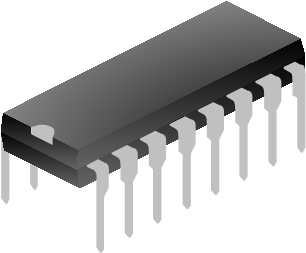

SA2703DC DIP-16-300-2.54 SA2703DC 無鹵 料管

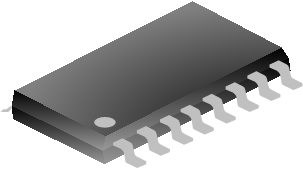

SA2703SC SOP-16-225-1.27 SA2703SC 無鹵 料管
SA2703SCTR SOP-16-225-1.27 SA2703SC 無鹵 編帶

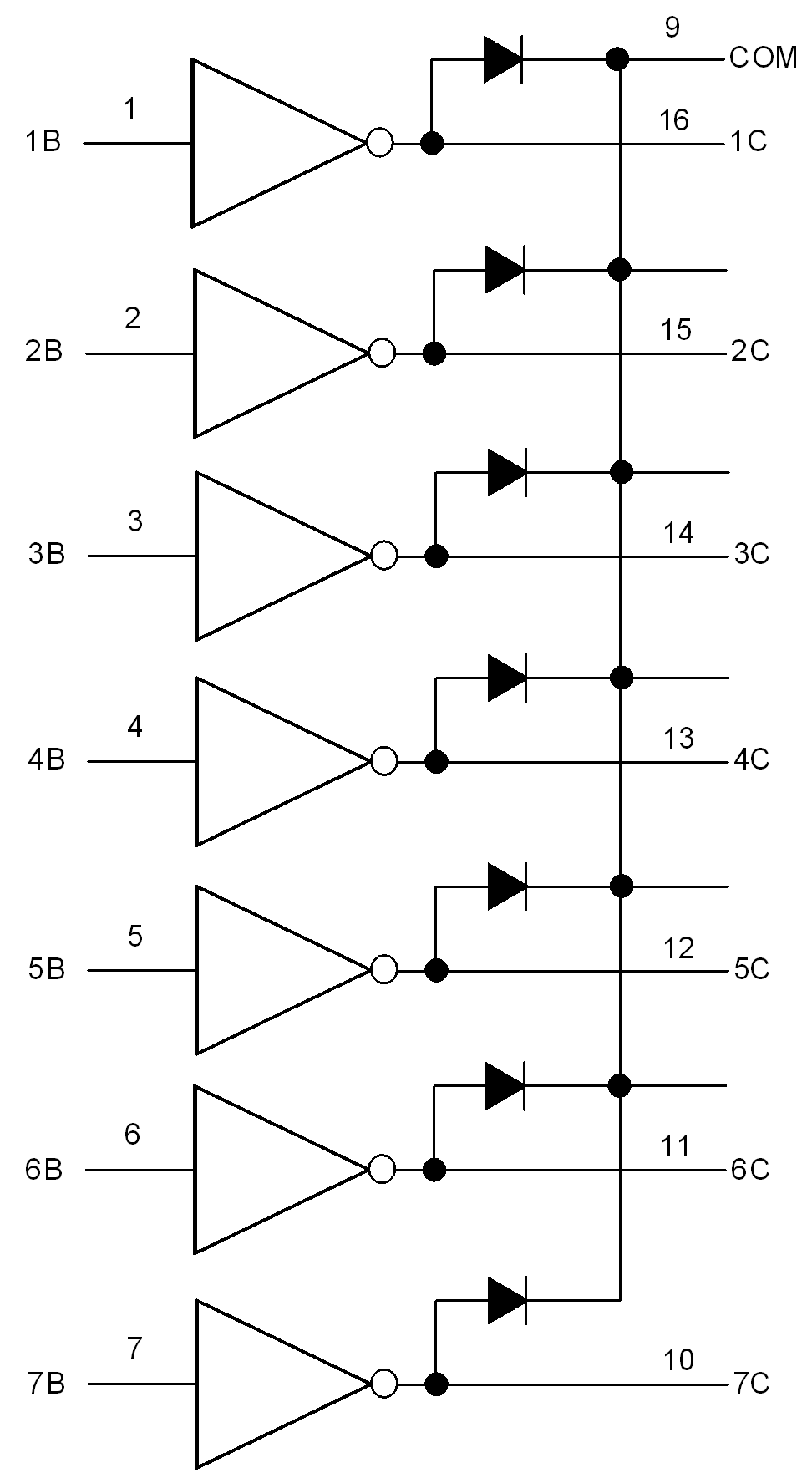

內部框圖
