SA3846采用定頻電流模式控制，改善了系統的線電壓調節率和負載響應特征，簡化了控制環路的設計。

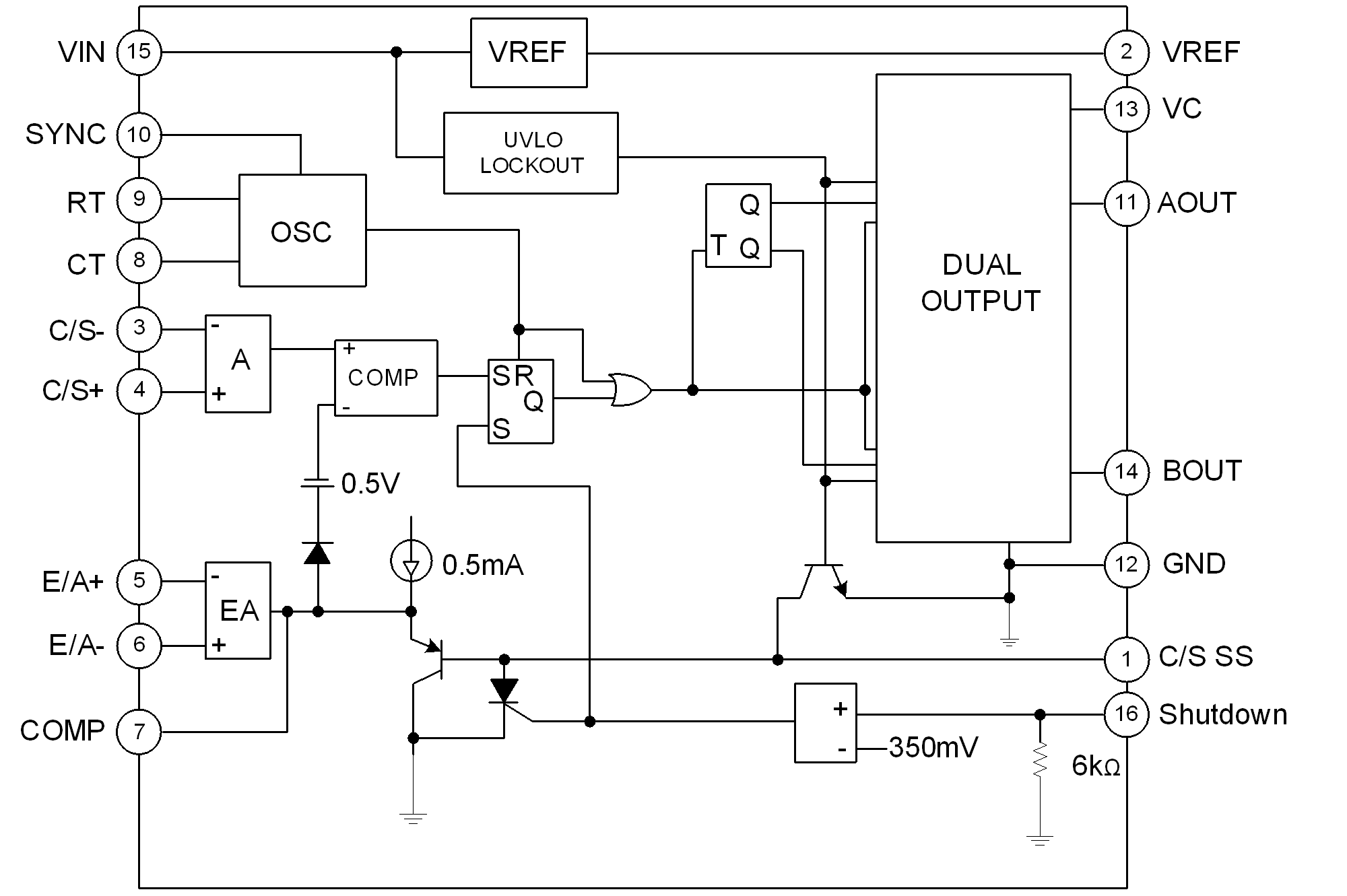

SA3846內置精密帶隙可調基準電壓、高頻振蕩器、誤差放大器、差動電流檢測放大器、欠電壓鎖定電路以及軟啟動電路，具有推挽變換自動對稱校正、并聯運動、外部關斷、雙脈沖抑制以及死區時間調節等功能。
自動前饋補償。
可編程控制的逐個脈沖限流功能
推挽輸出結構下自動對稱校正
負載響應特性好
可并連運行，適用于模塊系統
內置差動電流檢測放大器，共模輸入范圍寬
雙脈沖抑制功能
大電流圖騰柱式輸出，輸出峰值電流500mA
精密帶隙基準電源，精度士1%
內置欠電壓鎖定電路
內置軟啟動電路
具有外部關斷功能
工作頻率高達500KHz

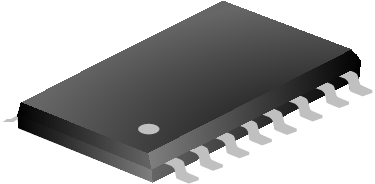

封裝形式分別為SOP-16-375-1.27和DIP-16-300-2.54
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SA3846DC | DIP-16-300-2.54 | SA3846DC | 無鹵 | 料管 | |
| SA3846SE | SOP-16-375-1.27 | SA3846SE | 無鹵 | 料管 | |
| SA3846SETR | SOP-16-375-1.27 | SA3846SE | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SA3846 | 316 | 2021-01-05 | SA3846 說明書 |
