SDH6984DH 說明書

SDH6984DH是一款專用于非隔離LED驅動的控制芯片，外圍應用采取浮地Buck架構, 內置高壓功率MOSFET和高壓耗管。在該架構下，芯片采樣電感電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。

SDH6984DH無需外圍積分電容狀態下，實現高功率因數。

SDH6984DH內置VCC穩壓管和高壓供電控制模塊，在一定VCC范圍內對VCC電容進行供電，外圍供電及高壓?jiǎn)?dòng)線路可以省去，節約成本和面積。

SDH6984DH內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。

SDH6984DH具有超低的啟動電流和工作電流，可在全電壓輸入范圍內高效驅動高亮度LED。


主要特點

  • 恒流控制模式（專利）

  • 外圍無補償電容下實現高功率因數（專利）

  • 內置高壓供電

  • 內置VCC穩壓管

  • 內置高壓功率MOSFET和高壓耗管

  • 精確恒定電流（<±3%）供給LED

  • 全電壓輸入范圍PF>0.9w

  • 臨界導通模式

  • LED短路保護

  • LED開路保護

  • VCC欠壓保護

  • 過溫保護

  • 過電流保護

  • 內部高溫降電流功能


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDH6984DH DIP-8-300-2.54 SDH6984DH 無鹵 料管

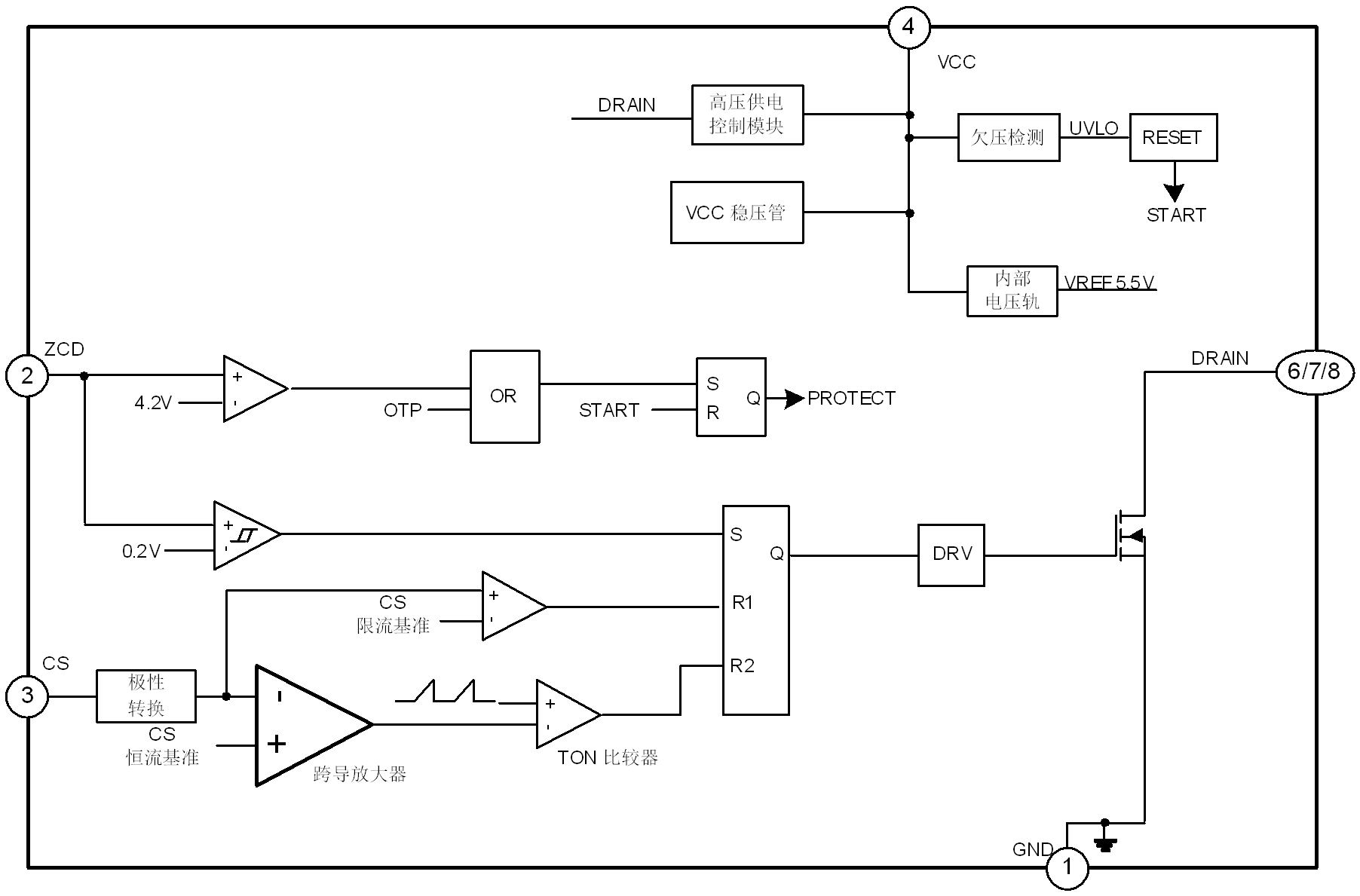

內部框圖


封裝外形圖
