自2017年士蘭微電子推出首顆DIP25封裝的IPM模塊，至今已有上千萬顆模塊用在千家萬戶。它可能出現在你家的洗衣機里，為你不辭辛苦地褪去污濁；它可能出現在你家的冰箱里，為食品的保鮮保駕護航；它還可能出現在你家的空調里，為你送來冬暖夏涼……

本文將帶你走近DIP25系列IPM，探討它強有力的心臟IGBT，了解它的短路測試方法、短路能力以及過流保護設置，也便于讓各位工程師朋友在應用中更得心應手。

1.短路測試

對于電機控制系統中，一個關鍵要求就是在負載短路時能安全關斷：當負載短路，集電極的電流迅速上升至極限輸出，器件能在此條件下安全關斷，系統能夠得到可靠保護；同時從另一方面說，短路時IGBT承受的電壓和電流應力在短路持續期間產生的能量是非常巨大的，因此可以把短路視為系統最惡劣的情況之一。

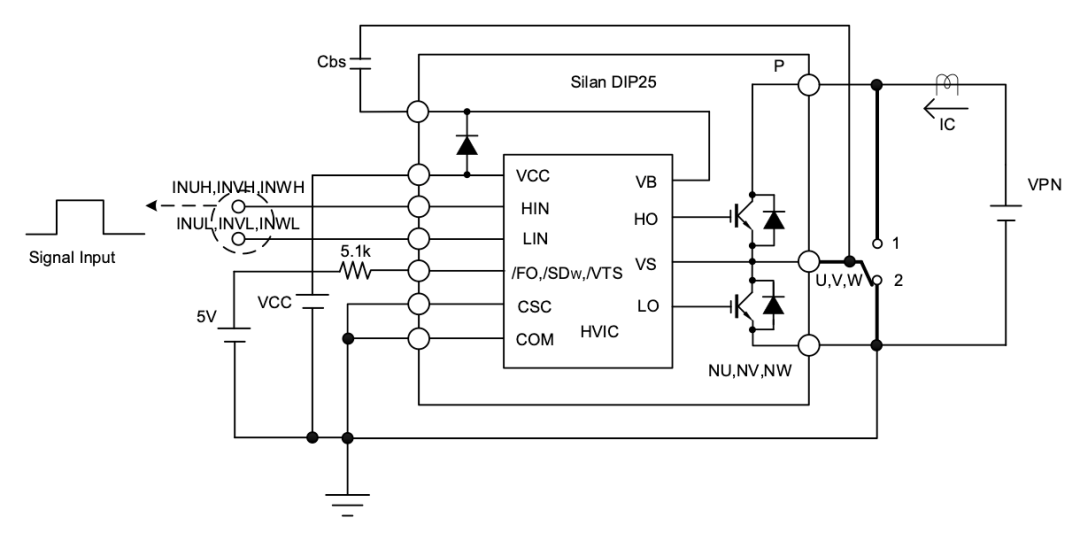

下圖所示，給出了士蘭DIP25系列IPM短路電流及能力測試的原理圖，具體測試方法如下：

圖1 短路測試電路圖

以W相高側為例：

DIP25模塊CSC接地，使能/SDW上拉5.1k至5V，VCC接15V，INWL接地或者懸空均可，VPN接400V高壓源，W相低側IGBT短路即W與NW用粗短線短路；

INWH接信號發生器，單脈沖輸出，幅值5V，脈寬設置為2us；

示波器電流探頭接IC，高壓探頭接P與W端口，普通探頭接INWH與COM，調節好量程，設置INWH信號上升沿觸發；

信號發生器觸發輸出，即可得到模塊W相高側短路電流波形；

繼續增大INWH脈寬直至IGBT損壞，即可得到W相高側IGBT的短路能力。

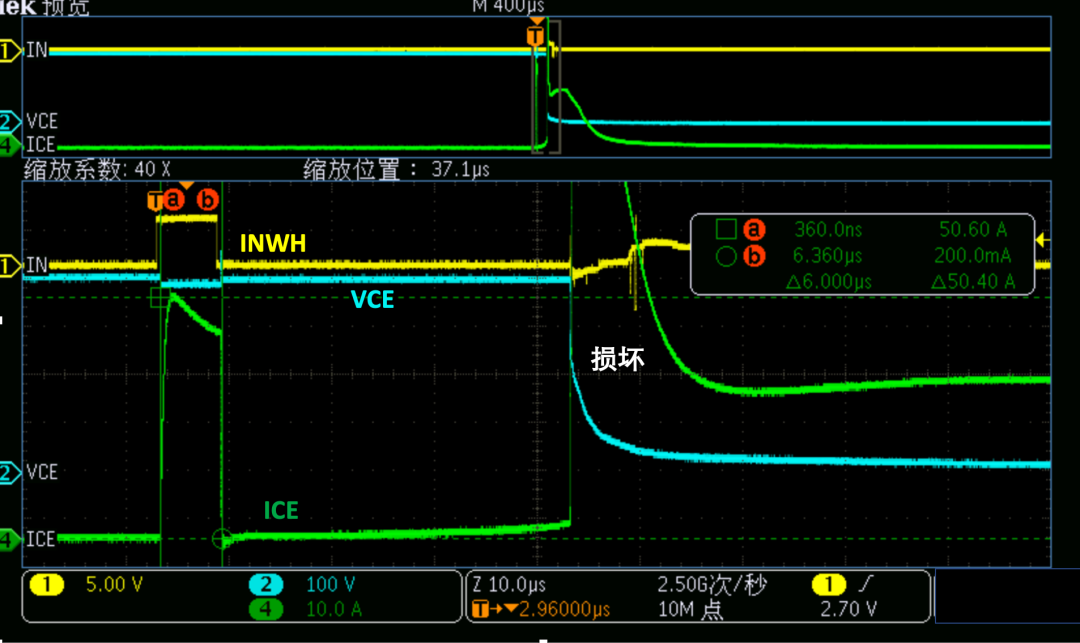

Tc=125℃，VPN=400V，VCC=16.5V，實測波形如下：可以承受6uS。

圖2 短路測試實測波形

注意事項：

1）需注意測試平臺高壓側走線長度和寬度，注意粗短路線長度，因?yàn)闀?huì)影響短路回路雜散電感和線路阻抗，進而影響短路電流測試值，同時也會影響電路關斷時的電壓尖峰大??；

2）測試高側時，由VCC經自舉二極管供電，實際測試時可適當增加電壓彌補二極管壓降；

3）Csc短路是為了屏蔽IPM模塊的過流保護，測試U和V相時，Csc無需接地；

4）上高壓前需調試好弱電信號，信號輸出與預設時間一致，信號發生器應調至觸發輸出模式，以免上電導致模塊損壞；

5）示波器同時抓取VIN, VCE, ICE波形；

6）PN電壓可先加50V確認波形是否正常后再加至400V；

7）拆裝模塊時，注意先給PN放電，以免人體接觸后被電；

8）短路能力測試IPM模塊可能會過熱炸裂，注意遮擋；

9）確認測試的環境和模塊溫度在IPM模塊規格書要求范圍之內；

10）短路電流下降為結溫升高導致。

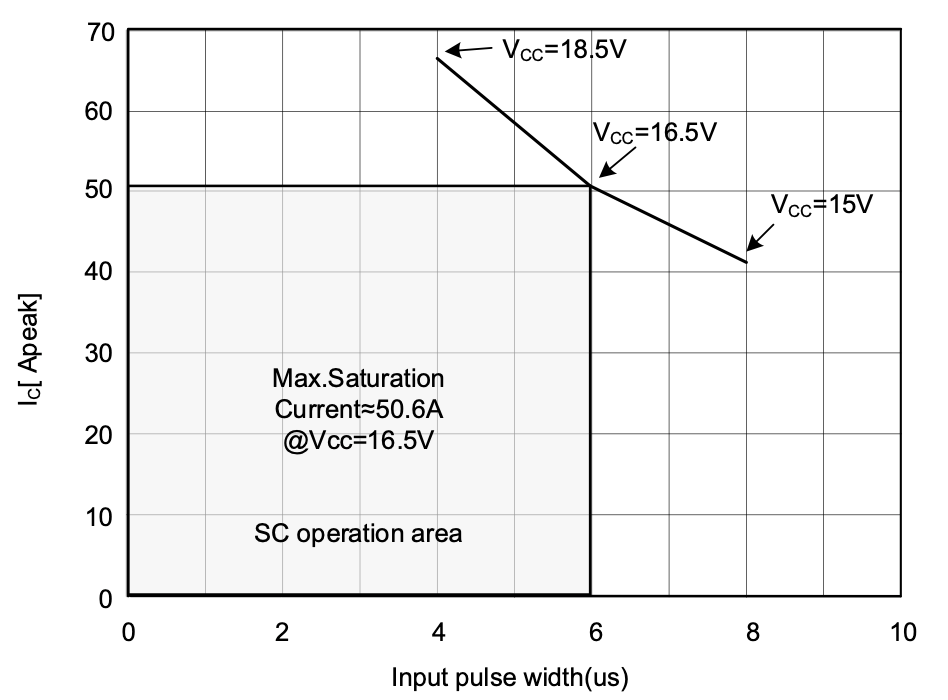

經測試，得到SDM06C60TA2的SCSOA曲線如下：Tc=125℃，VPN=400V。

曲線下面灰色陰影區為安全工作區。

圖3 SDM06C60TA2 SCSOA曲線

2.過流保護設計建議

DIP25系列IPM過流保護時序大致如下：發生短路，電流上升，CSC電壓上升，t1為CSC的RC濾波時間，檢測到過流點閾值后，經過一段延時VFO端口拉低，降低至IPM模塊使能關斷閾值后，LOUT輸出低，低側IGBT關斷。

         圖4 過流簡易時序                                                    圖5 VFO端口連接圖

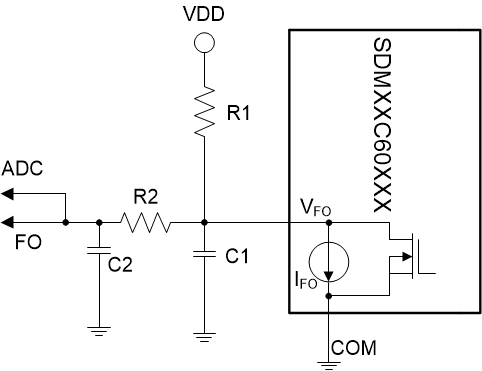

VFO端口外圍連接如圖5所示，為保證模塊發生過流保護時的可靠性，考慮到IPM的安全工作區，這里需要對保護響應時間有所要求，即從發生過流到FO拉低的總時間要小于3us，該時間主要有2段組成：

1.CSC的RC延遲時間，小于1.5us；

2.VFO放電時間，小于1.5us。

條件1小于1.5us，通過RC參數設置，建議Ccsc為1nF，Rcsc為1.5KΩ；

這里重點考慮VFO的放電時間的設置，出現過流保護時，VFO開漏NMOS打開，VFO電壓開始下降，有VFO濾波電容對NMOS放電，放電時間取決于濾波電容的大小（NMOS等效電阻為50Ω），當VFO電壓低于1.3V（典型值）時，模塊輸出才會安全關斷。

出現保護故障輸出，內部NMOS導通，C1通過NMOS放電，此時該端口電壓為（理想情況下，公式暫不考慮內部恒流源放電）：

VFO=V0 +(V1-V0)× [1-e(-t/RC1)]——（公式1）

這里V0為出現保護前的VFO端口電壓，V1為VFO端口能放電到的最低電壓（通常取0.1V），VFO為t時刻電壓（保護時刻取VFO為使能關斷最小值0.8V），R為NMOS等效電阻取50Ω。代入公式1換算得到：

t=RC1 × ln[(V1 - V0)/(V1 -VFO)]=50Ω×C1 ×ln[(0.1 - V0)/(0.1– 0.8)]<1.5us

得到

C1<1.5/(50 ×ln[(0.1 - V0)/-0.7])——（公式2）

Tc=25℃下，VO與上拉電阻關系如下：

VO=VDD-0.11*R1——（公式3）

代入公式2，得到C1與上拉電阻R1的關系如下：

C1<1.5/(50 ×ln[(0.1 - (VDD-0.11*R1) )/-0.7]) ——（公式4）

例如：VDD=5V，上拉6.8K，溫度25°C，則V0=4.25V，得到C1＜16.85nF

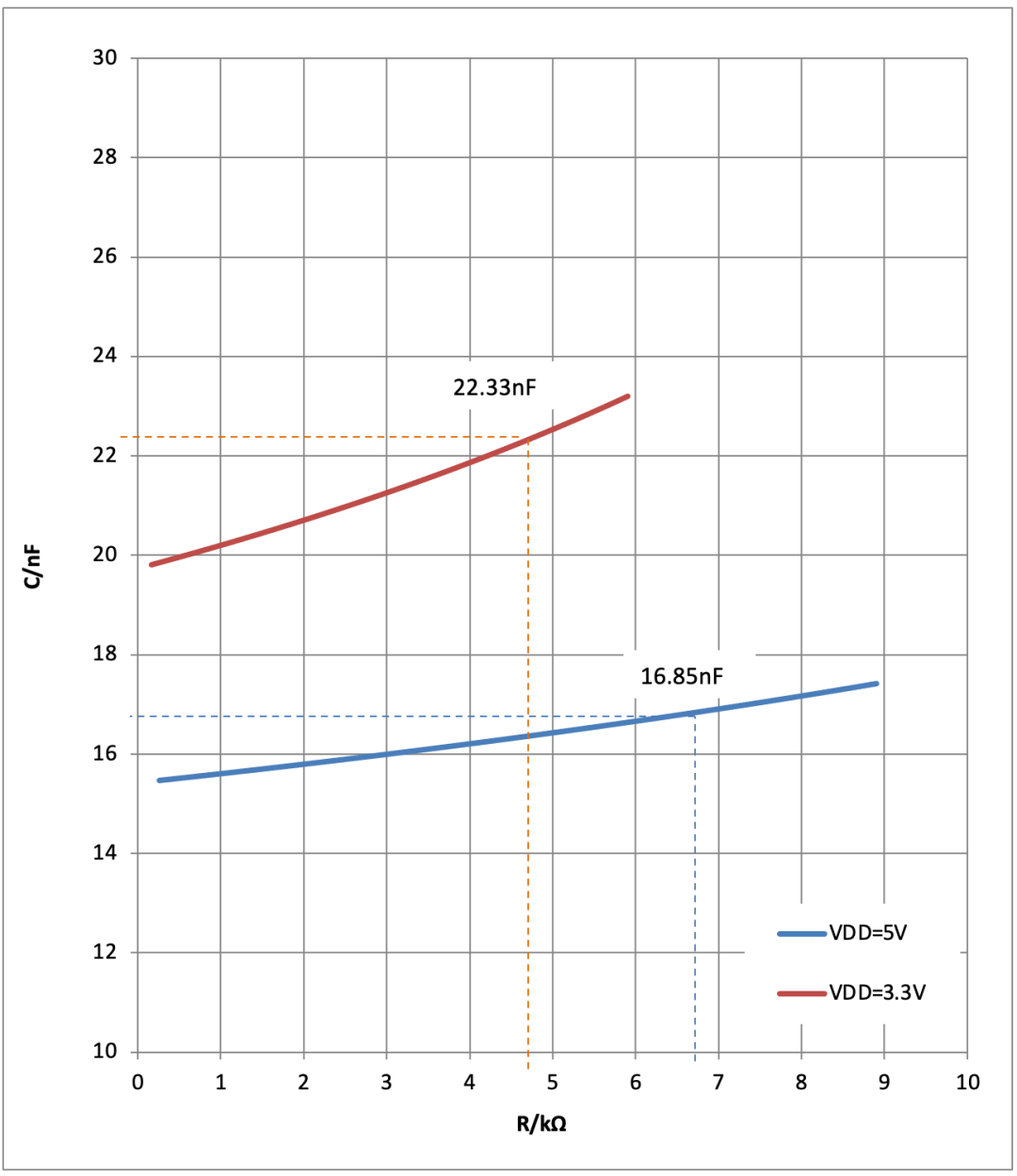

圖6 VFO濾波電容與上拉電阻關系

為保證短路保護的可靠性，留足夠的余量，這里建議統一濾波電容取值為2nF。

注意事項：

1）為防止地線電壓波動導致VFO容易被誤觸發使能關斷模塊輸出，VFO管腳的濾波電容應盡可能靠近管腳放置；

2）盡量在MCU的AD管腳處也放置一個1nF電容，以免走線過長導致的電壓波動；

3）根據整機應用實測情況，合理調整VFO濾波電容大小。
