SD45237
汽車應用的限流可調、降壓型DC-DC控制器

SD45237是一款微型MSOP-10封裝、可調限流的DC-DC控制芯片，用于驅動外部N溝道MOSFET實現降壓轉換。芯片內部包括誤差放大器、振蕩器、電流比較器、斜坡補償、電流采樣、邏輯驅動等模塊，電流誤差放大器的內部集成，使得該芯片可以實現恒壓恒流控制。峰值電流模式的PWM控制環路以及補償網絡的外部可調，使該芯片可在寬負載范圍內提供穩定的輸出電壓；電流采樣端的引出，通過設定采樣電阻值，可以簡單、精確地實現限流值的外部調節。

內部峰值限流以及短路保護、過溫保護避免了芯片以及外部器件在超負荷負載或者溫度過熱時受到損壞；120KHz的頻率以及微型MSOP-10封裝，最大限度的減小了整體解決方案的占板面積。


Main feature

  • ±2%的反饋電壓精度

  • 限流值外部可調

  • 40V的最高工作電壓

  • 120KHz的開關頻率

  • 擁有專利技術的電壓電流環路控制

  • 擁有專利技術的輸出電壓導線電阻損耗補償

  • 內置軟啟動

  • 輸入欠壓鎖定

  • 過溫保護

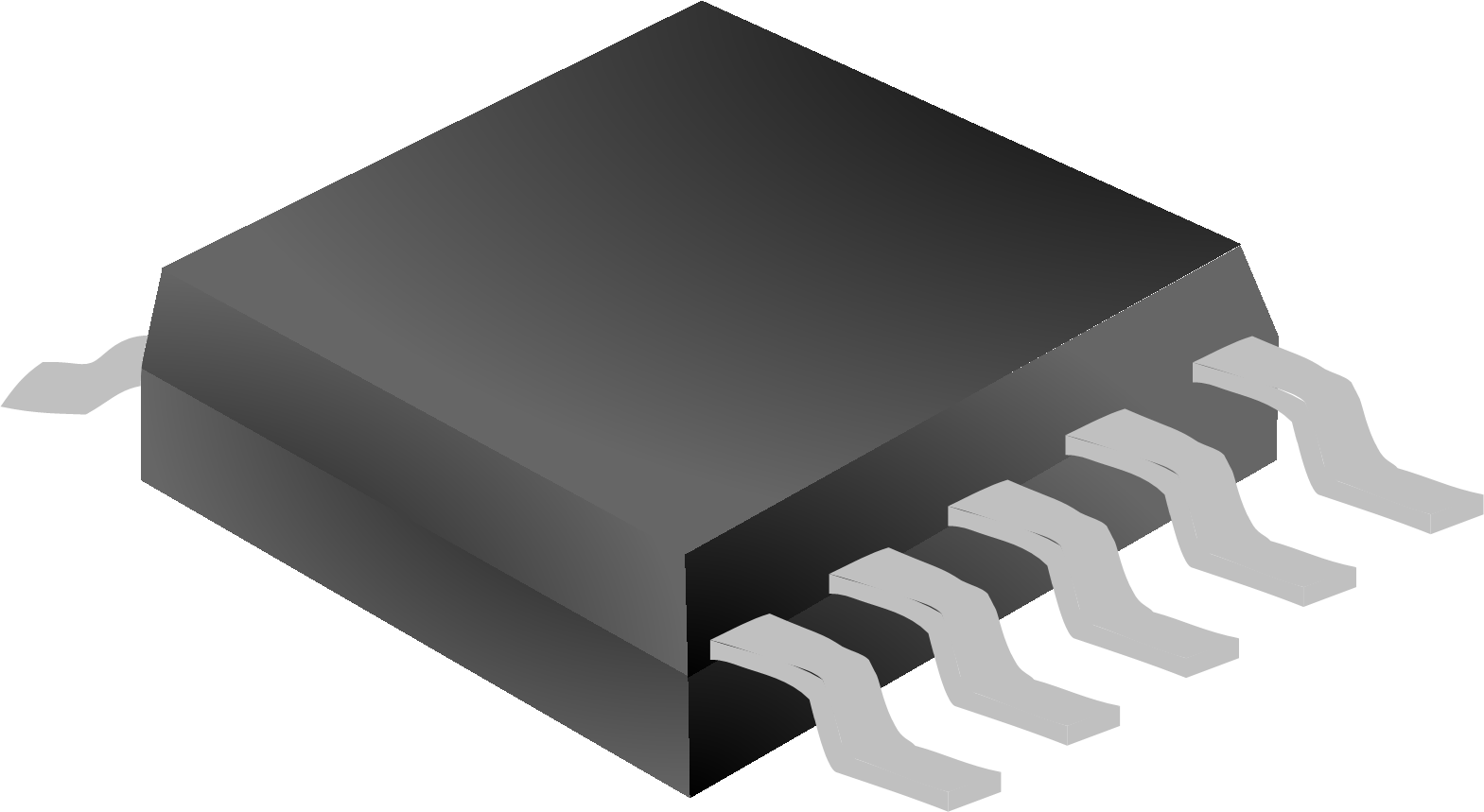

  • 纖小型MSOP-10封裝

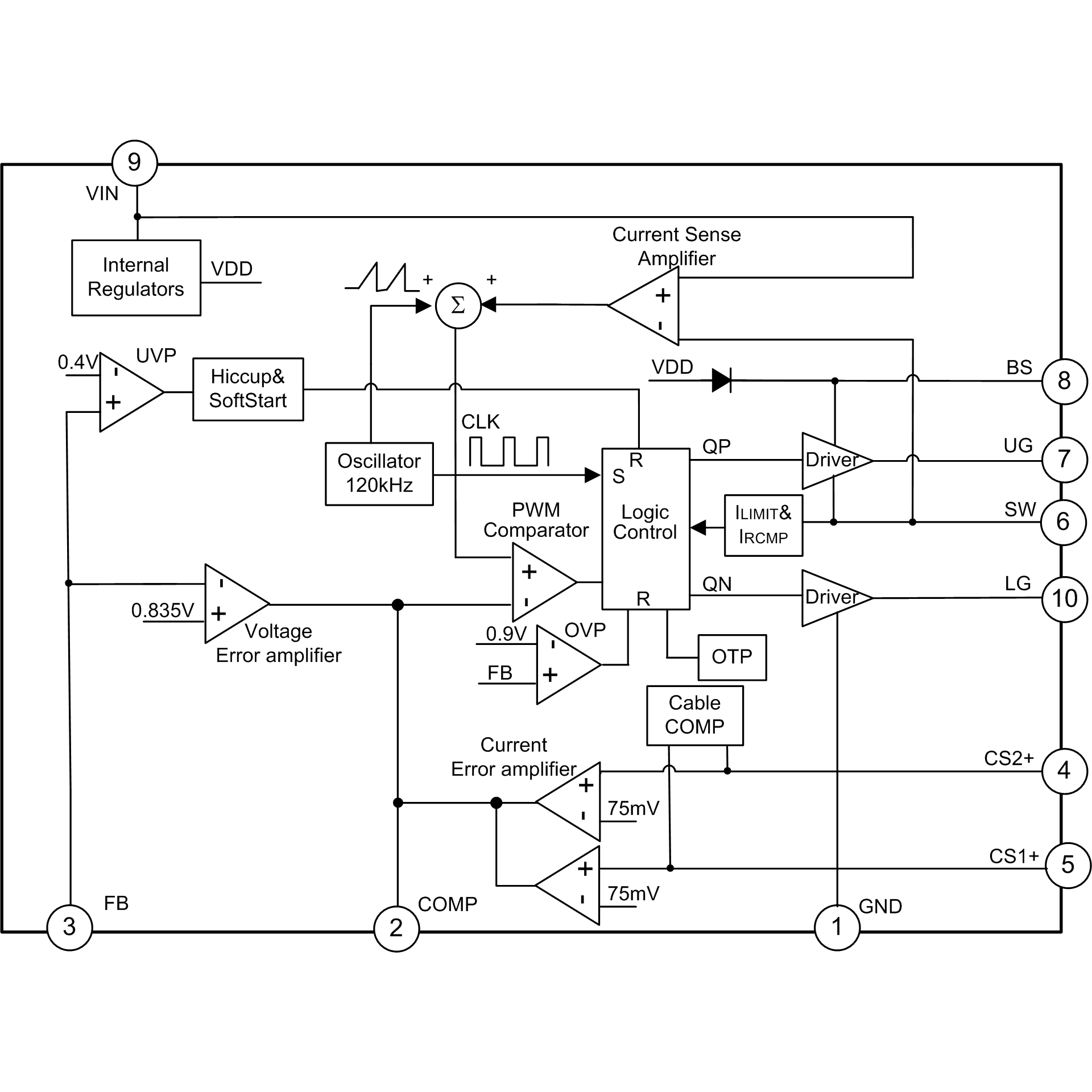

Block Diagram
